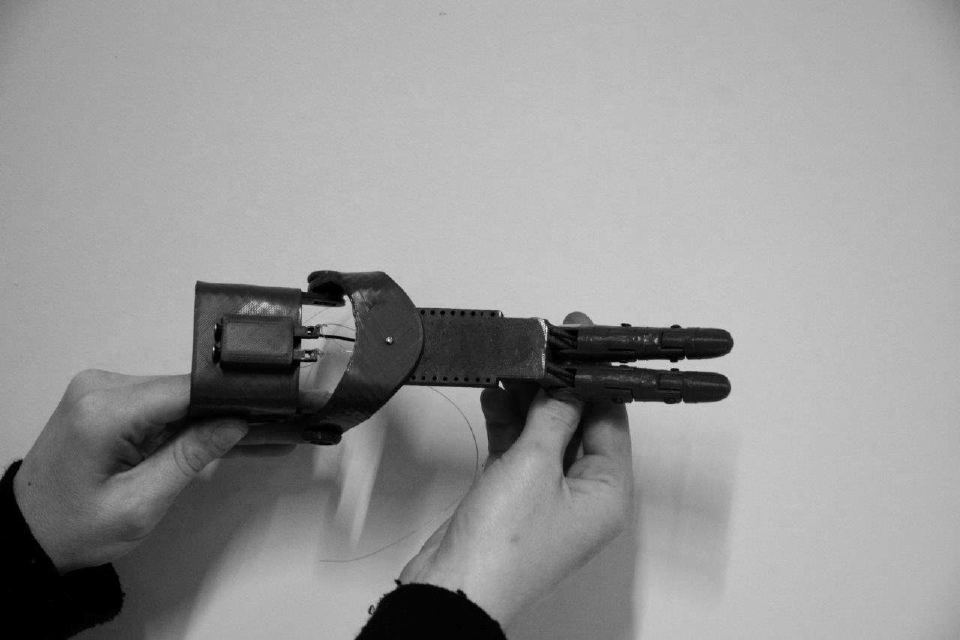

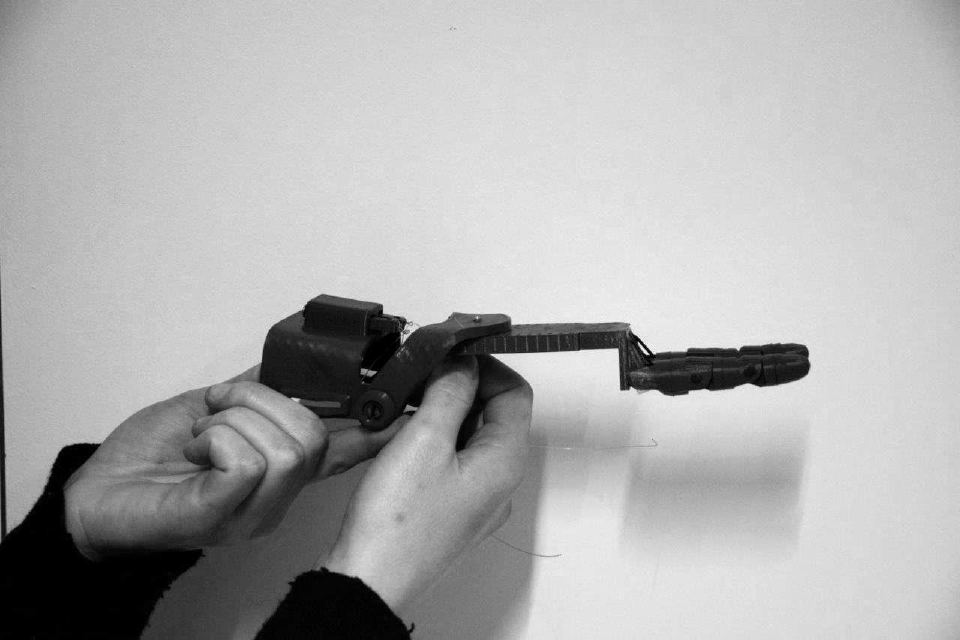

Des fichiers STL, des élastiques, et l'envie de faire. Une orthèse de main conçue à plusieurs pour un enfant né avec une agénésie de trois doigts.
Jacques
Concepteur
Mickaël
Fab Manager
Arnaud
Graphiste
Anaïs
Architecte
Magali
Céramiste
Franck
Architecte
Cécile
Enseignante
Intégrés aux makers, nous sommes mis encontact avec la famille de Lucas
Lucas et sa famille viennent nous voir. Nous réalisons Un moulage de la main de Lucas.
Adaptation des fichiers e-Nable sur Fusion 360.
Plusieurs itérations pour affiner le modèle.
Assemblage et réglage de la tension des élastiques.
Avril 2017, le Fablab est ouvert depuis 4 mois : une idée germe !

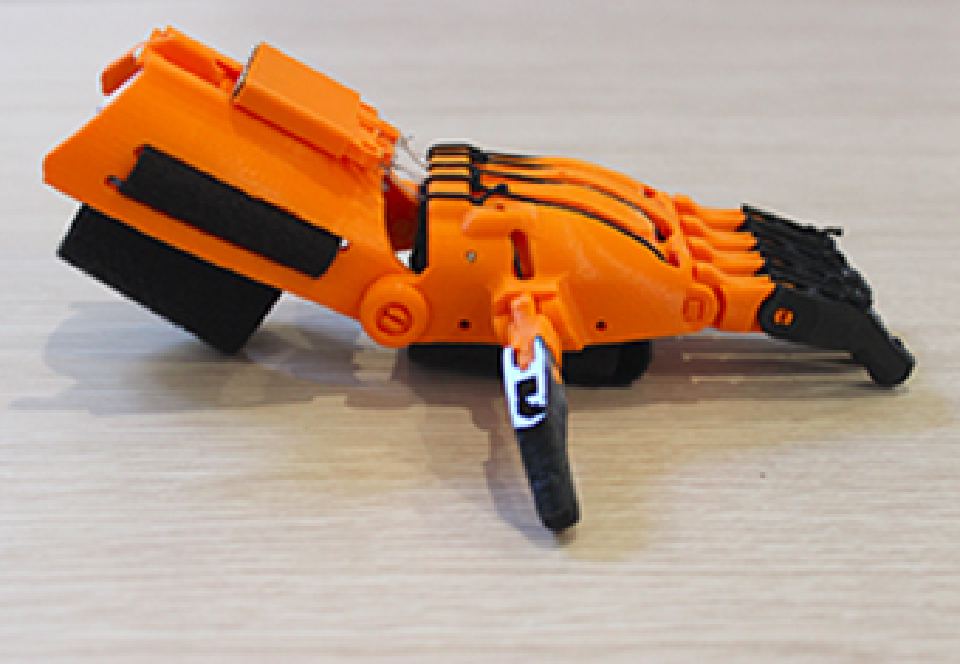

Nous prenons contact avec l’association e-Nable France et nous réalisons une main articulée test.
Nous sommes accueillis au sein de la famille des makers et aussitôt mis en relation avec une famille en Gironde.
Un garçon de 9 ans atteint d’agénésie de la main gauche souhaite un appareil.
Juillet 2017, toute la famille – parents, grands-parents, trois enfants – vient nous voir à Caylus.
La demande de Lucas : se sentir plus en sécurité quand il fait du vélo.

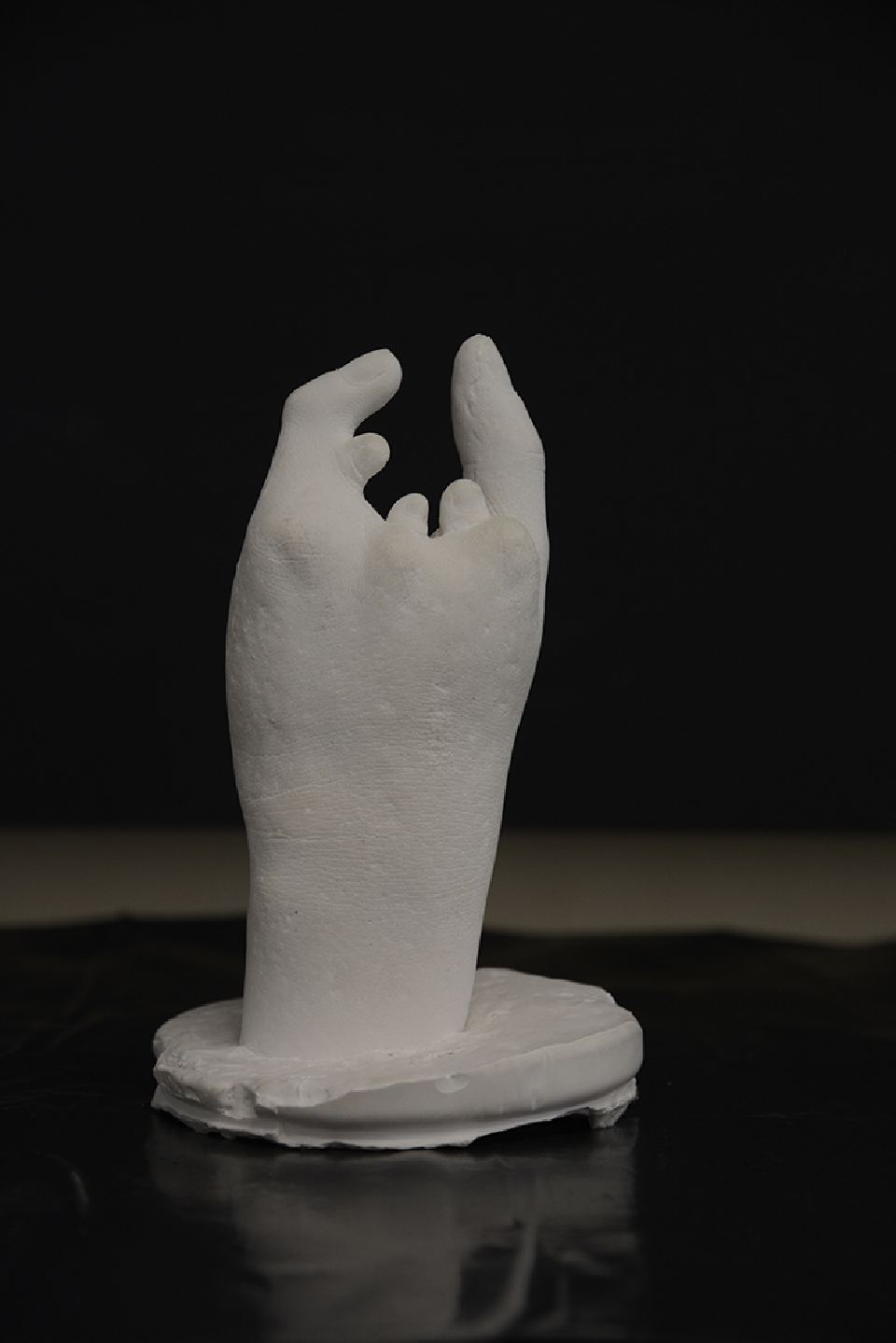

Nous réalisons un moulage de sa main.

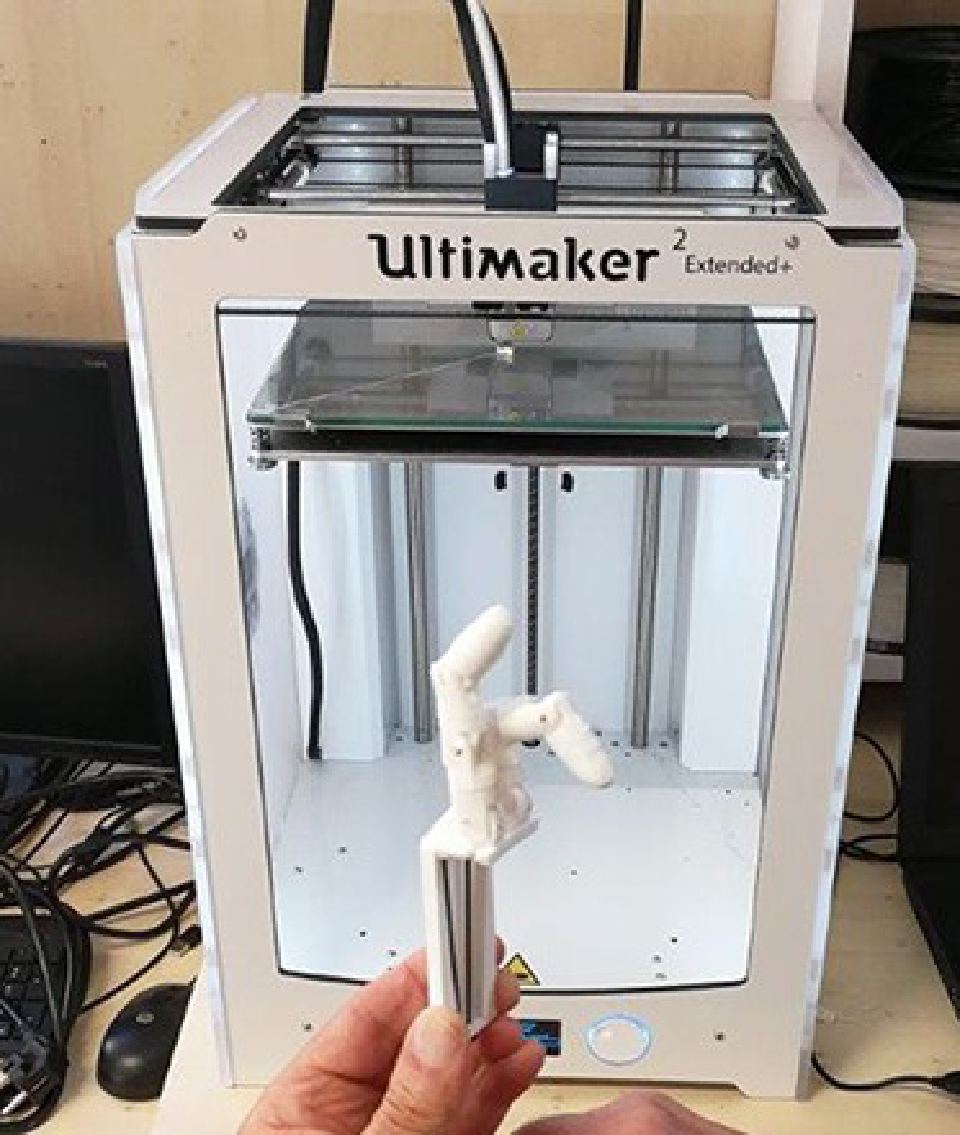

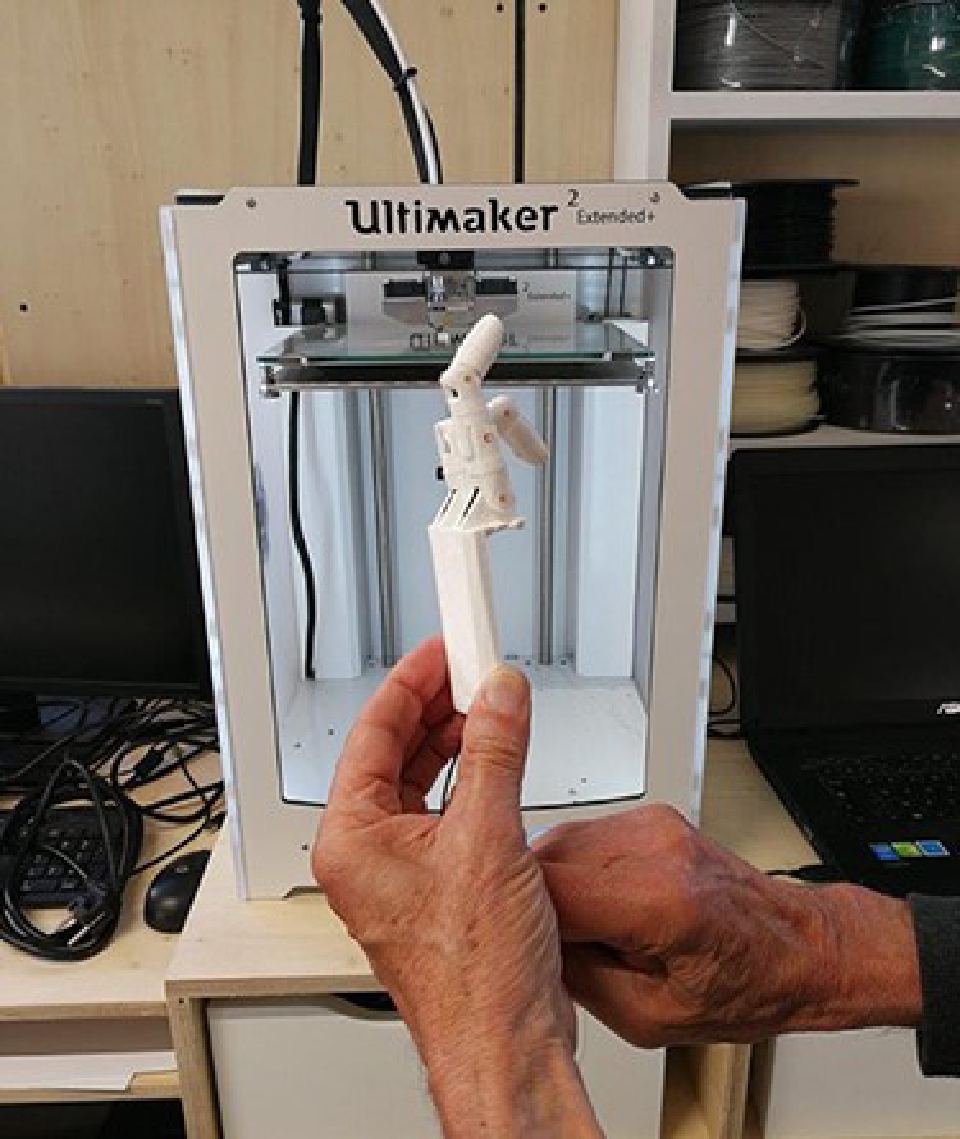

Et nous nous mettons au travail : cogitations, modélisation (dessin en 3 dimensions), premières impressions 3D.
Lucas a choisi la couleur de son appareil : il sera gris !
Mi-décembre, nous sommes prêts ! Il est convenu que c’est nous qui irons à Bordeaux avec les composants de l’appareil et que nous l’assemblerons ensemble.
Quelques jours avant Noël, l’équipe va à Bordeaux, rendez-vous avec toute la famille à l’espace Darwin qui a gentiment mis une salle à notre disposition.
Assemblage, essais, réglages…
Joyeux Noël, Lucas !
Beaucoup d’informations très utiles dans les forums de e-Nable sur Facebook :
Des sites tels que Thingiverse proposent des fichiers en libre accès prêts à être imprimés et qui sont aussi modifiables.
Pour concevoir les pièces spécifiques à notre projet nous utilisons des logiciels de modélisation 3D tels que :
Pour l’impression 3D, nous avons utilisé une imprimante Ultimaker 2 Extended+ et son logiciel Cura.

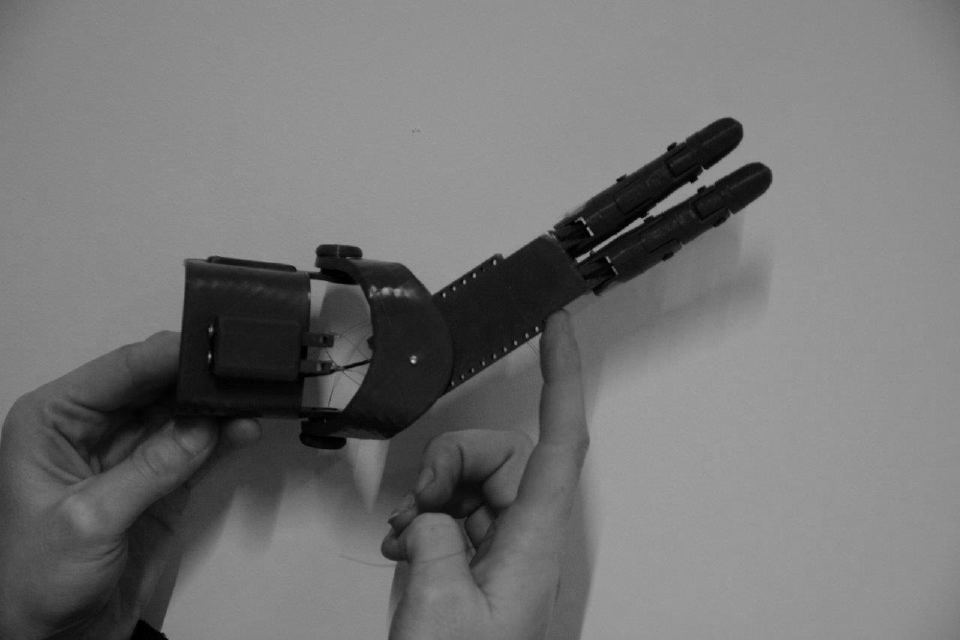

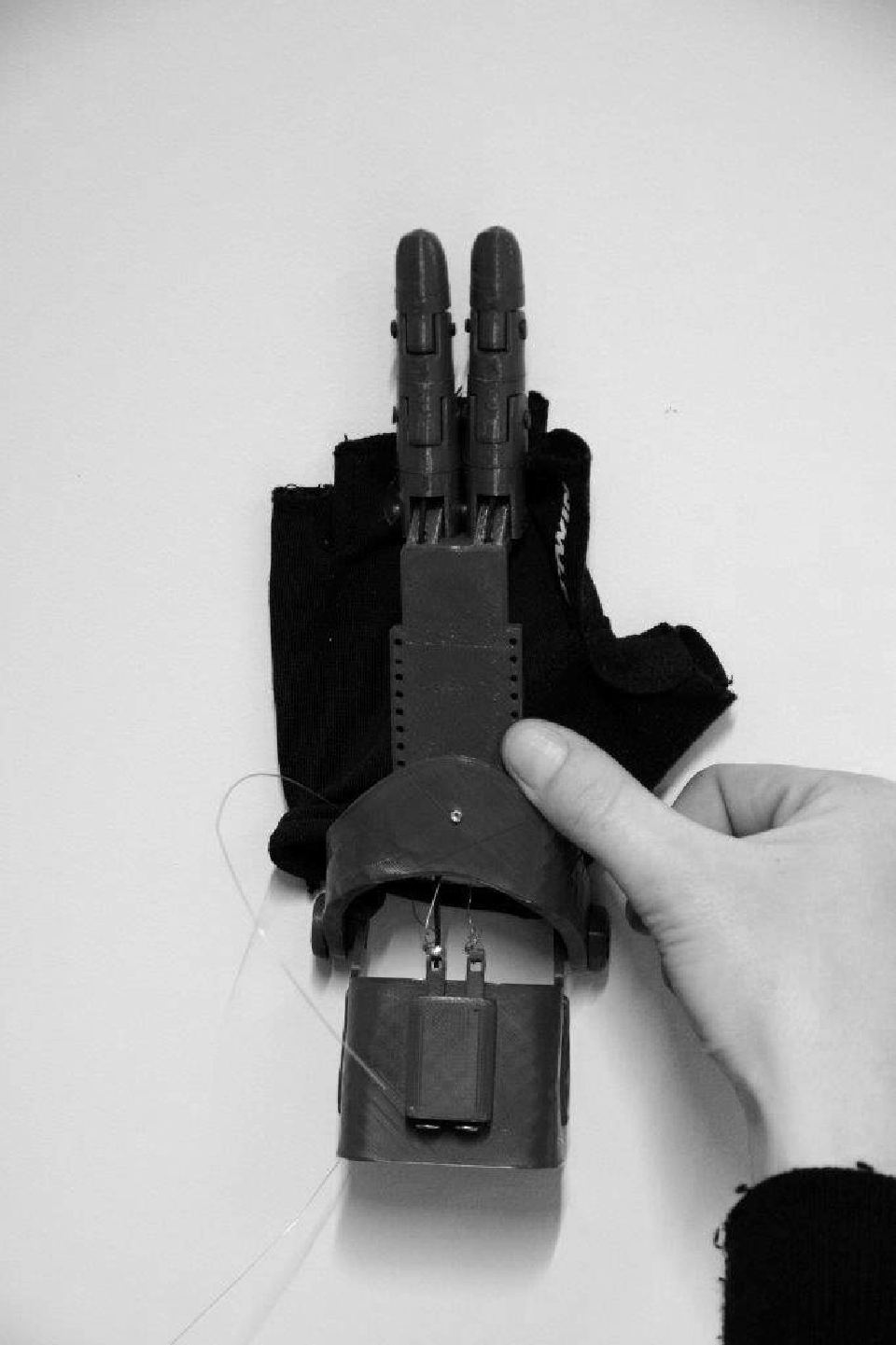

Les fichiers des pièces de l’appareil de Lucas sont téléchargeables ci-dessous ; ceux des doigts et du bracelet proviennent de fichiers pris sur internet et modifiés pour les adapter à notre besoin ; les autres sont de notre conception.
Il vous appartiendra de définir les paramètres de l’impression en fonction de votre imprimante 3D et de la qualité d’impression que vous souhaitez obtenir. Par exemple on peut se permettre d’avoir une qualité moindre pour les tests et donc une impression plus rapide.
Nous avons utilisé du fil de type PLA de 2,85 mm de diamètre, une buse de 0,4 mm et imprimé des couches de 0,15 mm.
Pour l’assemblage et les réglages, nous avons suivi les procédures parfaitement décrites par le Wikifab.
